Годы выпуска: 1954-1950-е
Грузоподъёмность - 5 т
База автомобиля: МАЗ-200
Завод-изготовитель - Туапсе
Область применения - погрузочно-разгрузочные и монтажно-строительные работы
Привод механизмов - электрический
Я буду признателен за высылку фотографий по автокрану
www.muha165@yandex.ru

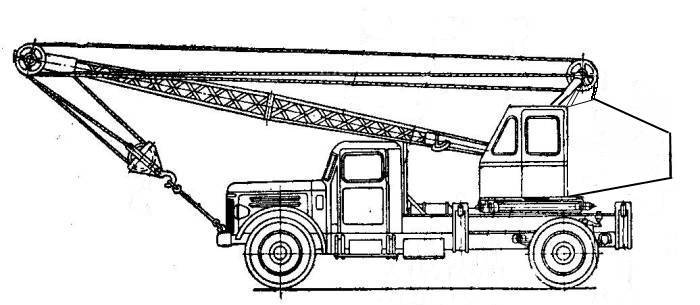

Устройство крана ДЭК-51
Кран ДЭК-51 оснащён возбудителем с механическим выпрямителем. Генератор на кране вырабатывает переменный трёхфазный ток промышленной частоты 50 Гц с напряжением 380 В, на котором работает силовое оборудование и цепи управления.
Освещение и звуковая сигнализация, а также цепи управления питаются постоянным током 12 В от аккумуляторных батарей автошасси. Ток от батарей на поворотную платформу подаётся через кольцевой токоприёмник.
Силовые сети крана могут подключаться к внешней сети переменного тока 380 В, 50 Гц. Генератор крана может отдавать электроэнергию на питание смонтированных на объекте силовых, сварочных и световых приёмников.
У крана ДЭК-51 барабаны стрелоподъёмной и грузоподъёмной лебёдок смонтированы на общей оси, но имеют раздельные редукторы. Редуктор механизма вращения червячный, оборудован двухколодочным тормозом ножного управления. Генератор приводится в действие клиноременной передачей от шкива верхнего вала индивидуального редуктора отбора мощности.
Силовая сеть крана ДЭК-51 подобна по схеме сети крана СМК-7. Короткозамкнутые электродвигатели стрелоподъёмной и грузоподъёмной лебёдок и механизма вращения крана ДЭК-51 управляются универсальными переключателями барабанного типа.
Автокран имеет стрелу длиной 7,35 м и с вставкой 11,75 м.
